标准型冷干机

详情说明

标准型冷冻式干燥机

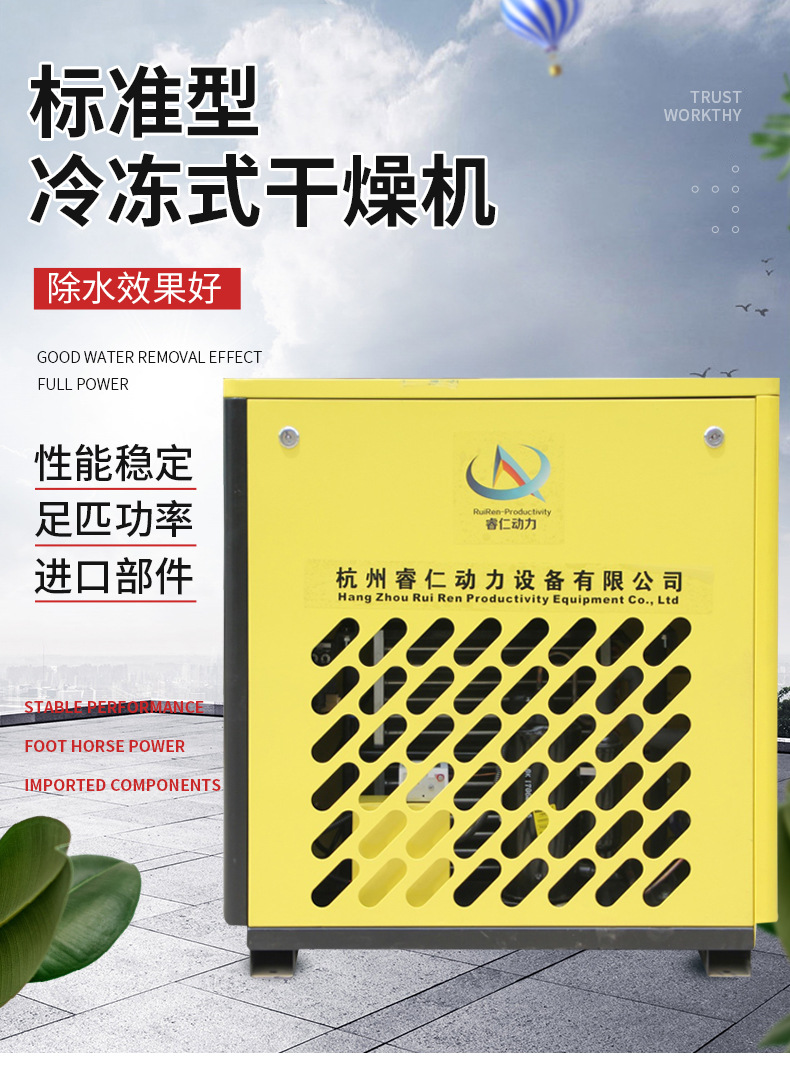

O1CN01vTquQm1lRJhZ9yHJu_!!6000000004815-0-cib

O1CN01POP37R1dgPpl1oWha_!!6000000003765-0-cib

O1CN01aUoikO1iBL2QjsY4p_!!6000000004374-0-cib

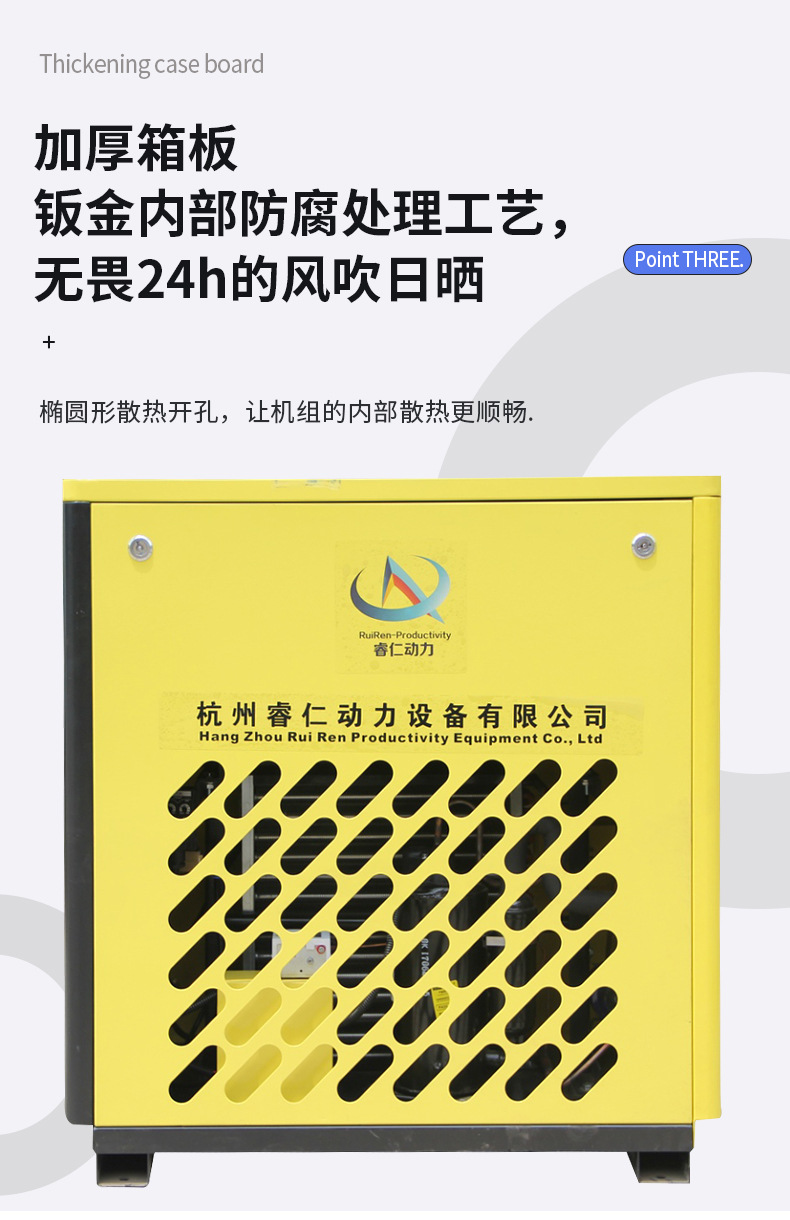

O1CN01gv610y1vlbP1VHjAg_!!6000000006213-0-cib

O1CN01kSOPDw1mzxGuylm9l_!!6000000005026-0-cib

O1CN01ofLQiv1Tj1w5g9pGL_!!6000000002417-0-cib

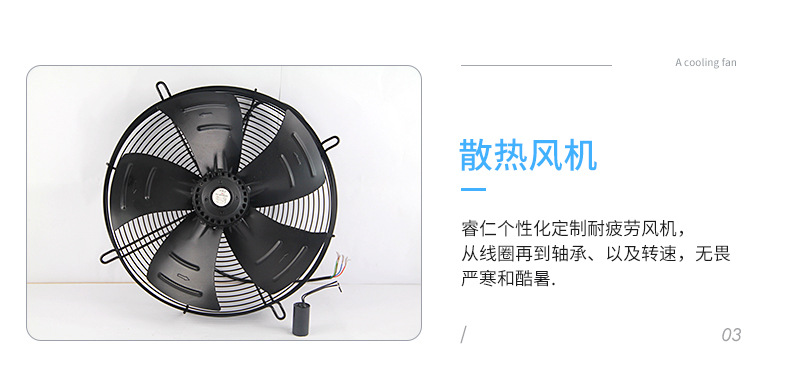

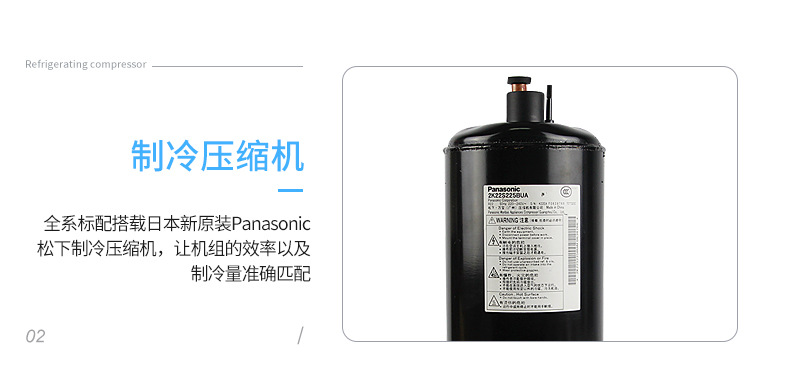

核心部件

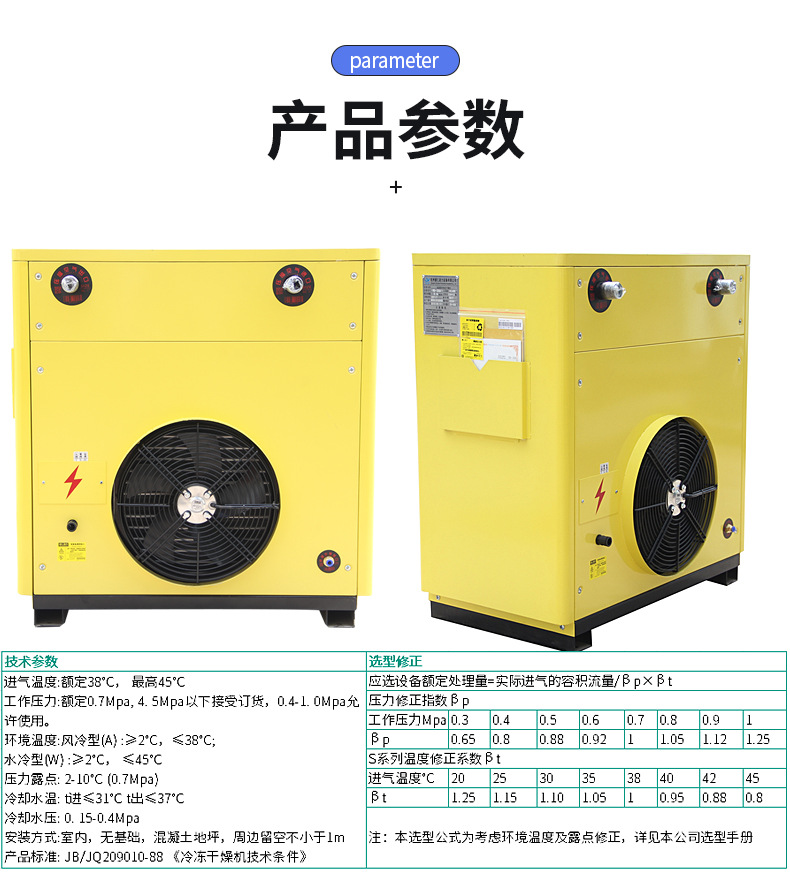

技术参数	选型修正
进气温度：额定38℃，最高45℃ 工作压力：额定0.7Mpa，4.5Mpa以下接受订货，0.4-1.0Mpa允许使用。环境温度：风冷型（A）：≥2℃，≤38℃；水冷型（W）：≥2℃，≤45℃ 压力露点：2-10℃（0.7Mpa）冷却水温：t进≤31℃ t出≤37℃ 冷却水压：0.15-0.4Mpa 安装方式：室内，无基础，混凝土地坪，周边留空不小于1m 产品标准：JB/JQ209010-88《冷冻干燥机技术条件》	应选设备额定处理量=实际进气的容积流量/βp×βt
	压力修正系数βp
	工作压力Mpa	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
	βp	0.65	0.8	0.88	0.92	1	1.05	1.12	1.25
	S系列温度修正系数βt
	进气温度℃	20	25	30	35	38	40	42	45
	βt	1.25	1.15	1.10	1.05	1	0.95	0.88	0.8
	注：本选型公式未考虑环境温度及露点修正,详见本公司选型手册。

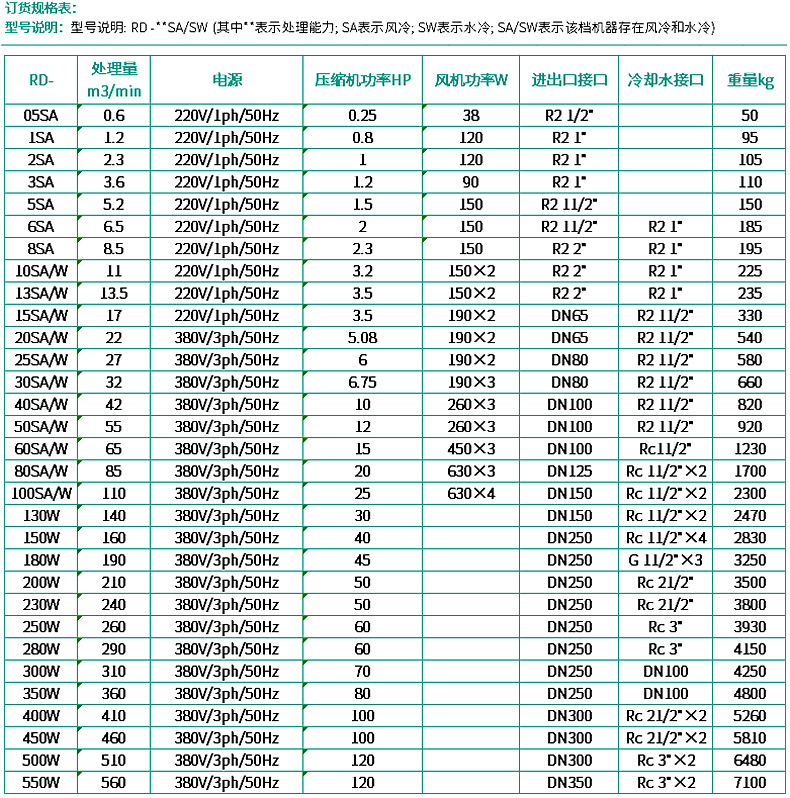

订货规格表 :

型号说明：RD-**SA/SW(其中**表示处理能力；SA表示风冷；SW表示水冷；SA/SW表示该档机器存在风冷和水冷)

RD-	处理量m3/min	电源	压缩机功率HP	风机功率W	进出口接口	冷却水接口	重量kg
05SA	0.6	220V/1Ph/50Hz	0.25	38	R2 1/2"		50
1SA	1.2	220V/1Ph/50Hz	0.8	120	R2 1"		95
2SA	2.3	220V/1Ph/50Hz	1	120	R2 1"		105
3SA	3.6	220V/1Ph/50Hz	1．2	90	R2 1"		110
5SA	5.2	220V/1Ph/50Hz	1.5	150	R2 11/2"		150
6SA	6.5	220V/1Ph/50Hz	2	150	R211/2"	R2 1"	185
8SA	8.5	220V/1Ph/50Hz	2.3	150	R2 2"	R2 1"	195
10SA/W	11	220V/1Ph/50Hz	3．2	150×2	R2 2"	R2 1"	225
13SA/W	13.5	220V/1Ph/50Hz	3．5	150×2	R2 2"	R2 1"	235
15SA/W	17	220V/1Ph/50Hz	3．5	190×2	DN65	R2 11/2"	330
20SA/W	22	380V/3Ph/50Hz	5.08	190×2	DN65	R2 11/2"	540
25SA/W	27	380V/3Ph/50Hz	6	190×2	DN80	R2 11/2"	580
30SA/W	32	380V/3Ph/50Hz	6.75	245×3	DN80	R2 11/2"	660
40SA/W	42	380V/3Ph/50Hz	10	260×3	DN100	R2 11/2"	820
50SA/W	55	380V/3Ph/50Hz	12	260×3	DN100	R2 11/2"	920
60SA/W	65	380V/3Ph/50Hz	15	450×3	DN100	Rc11/2"	1230
80SA/W	85	380V/3Ph/50Hz	20	630×3	DN125	Rc11/2"×2	1700
100SA/W	110	380V/3Ph/50Hz	25	630×4	DN150	Rc 11/2"×2	2300
130W	140	380V/3Ph/50Hz	30		DN150	Rc 11/2"×2	2470
150W	160	380V/3Ph/50Hz	40		DN200	Rc 11/2"×4	2830
180W	190	380V/3Ph/50Hz	45		DN200	G11/2"×3	3250
200W	210	380V/3Ph/50Hz	50		DN200	Rc 21/2"	3500
230W	240	380V/3Ph/50Hz	50		DN200	Rc 21/2"	3800
250W	260	380V/3Ph/50Hz	60		DN200	Rc3"	3930
280W	290	380V/3Ph/50Hz	60		DN250	Rc 3"	4150
300W	310	380V/3Ph/50Hz	70		DN250	DN100	4250
350W	360	380V/3Ph/50Hz	80		DN250	DN100	4800
400W	410	380V/3Ph/50Hz	100		DN300	Rc 21/2"×2	5260
450W	460	380V/3Ph/50Hz	100		DN300	Rc 21/2"×2	5810
500W	510	380V/3Ph/50Hz	120		DN300	Rc3"×2	6480
550W	560	380V/3Ph/50Hz	120		DN350	Rc 3"×2	7100
